ATEX – säkerhet i potentiellt explosionsfarliga miljöer
Få en offert som är skräddarsydd efter dina behov
Varför ATEX är viktigt
En explosionsfarlig miljö kan uppstå i alla anläggningar. För att utvärdera sannolikheten för att explosiv atmosfär bildas och vilka risker som kan uppstå finns ATEX-direktivet implementerat i svenska regelverk och lagstiftning. Genom att följa ATEX-direktivet skyddas både människor och anläggningar mot risker som kan uppstå i miljöer med brandfarliga varor, gaser, ångor eller damm.
Explosionsolyckor kan få förödande konsekvenser – både för människor och verksamhet. ATEX-direktiven ställer krav på att arbetsgivare ska:
- Bedöma och förebygga explosionsrisker
- Identifiera och dokumentera EX-zoner
- Använda rätt EX-utrustning
- Utbilda personal i explosionssäkerhet
Kiwa hjälper dig att följa regelverken, samtidigt som du får en säkrare arbetsplats – professionellt och tryggt.
Säker arbetsmiljö med Kiwa
Vi hjälper dig med:
- Minskad explosionsrisk – skydda personal, anläggning och produktion.
- Efterlevnad av lagar och direktiv – undvik böter, driftstopp och rättsliga påföljder.
- Tydlig dokumentation – alla krav samlade i en komplett klassningsplan och explosionsskyddsdokument (ESD).
- Expertstöd – våra konsulter har gedigen erfarenhet av ATEX i flera branscher.
Vi håller även utbildningar i ATEX, såväl generella som företagsanpassade.
Exempel på branscher och explosionsrisker
Kemisk industri
I kemisk industri hanteras och bearbetas brännbara gaser, vätskor och fasta ämnen i olika processer. Vid blandning, destillation eller reaktioner kan explosiva gas- och ångblandningar uppstå, särskilt i områden med otillräcklig ventilation eller vid utsläpp.
Avfallsupplag och byggnadsteknik
På avfallsdeponier och i biologiska nedbrytningsprocesser kan brännbara biogaser som metan bildas. Om dessa gaser inte leds bort på ett kontrollerat sätt kan de ansamlas i slutna utrymmen, såsom tunnlar och källare, och utgöra en explosionsrisk vid antändning.
Energiproducerande företag
Vid hantering av kol i energiproduktion kan kolstoft uppstå vid brytning, malning och transport. Fint kolstoft kan bilda explosiva damm-luftblandningar om det virvlas upp i luften i exempelvis torksystem eller filteranläggningar.
Avfallshanteringsföretag
I avloppsreningsverk kan biogas, främst metan, bildas vid rötning av organiskt avfall. Om gasen läcker ut och blandas med luft i slutna utrymmen kan en explosionsfarlig atmosfär uppstå.
Gasförsörjningsföretag
Vid transport och lagring av naturgas finns risk för läckage. När gasen blandas med luft kan explosionsfarliga gasmoln uppstå, särskilt i slutna utrymmen eller vid ventilationsutsläpp.
Träförädlingsindustri
Vid sågning, hyvling, slipning och annan träbearbetning bildas trädamm som kan ansamlas i filter, ventilationssystem och silor. Om dammet virvlas upp och antänds kan det orsaka dammexplosioner.
Lackeringsföretag
Vid sprutlackering frigörs lösningsmedelsångor och översprutad färg (overspray) som kan bilda en explosiv atmosfär i sprutboxar och ventilationssystem.
Jordbruk
Vid biogasproduktion på jordbruksgårdar kan biogasläckage uppstå från rötningstankar. Dessutom kan damm från spannmål och fodermedel bilda explosiva dammoln vid hantering och lagring.
Metallindustri
Vid slipning, polering och bearbetning av metall kan metalldamm uppstå, särskilt vid hantering av lättmetaller som aluminium och titan. Dessa partiklar kan vid rätt förhållanden orsaka explosionsrisk i filtrerings- och avskiljningssystem.
Livsmedels- och foderindustri
Vid hantering och lagring av spannmål, mjöl, socker och pulveriserade livsmedel kan explosivt damm bildas. I filter- och transportanläggningar kan detta damm ackumuleras och vid antändning orsaka dammexplosioner.
Läkemedelsindustri
Vid tillverkning av läkemedel används ofta lösningsmedel som alkoholer samt dammexplosiva råvaror och tillsatsämnen som mjölksocker. Dessa kan utgöra explosionsrisk vid hantering, blandning eller transport i pulverform.
Raffinaderier
Vid raffinering av råolja hanteras brännbara kolväten som kan bilda explosiva gasmoln om de frigörs vid läckage. Eftersom vissa produkter har låg flampunkt kan en explosiv atmosfär uppstå även vid normala omgivningstemperaturer.
Återvinningsföretag
Vid återvinning av avfall finns explosionsrisk om behållare med brännbara vätskor eller gaser är ofullständigt tömda. Dessutom kan damm från papper, plast och syntetmaterial utgöra en explosionsfara vid hantering i slutna system.
Batteriåtervinning och batteritillverkning
Vid återvinning och produktion av litiumjonbatterier kan brandfarliga elektrolyter och metallstoft utgöra en explosionsrisk, särskilt vid mekanisk bearbetning och separering av batterimaterial.
3D-printing och additiv tillverkning
Vid 3D-printing med metallpulver (t.ex. aluminium eller titan) kan finfördelat metalldamm ackumuleras och skapa en explosiv atmosfär om det blir luftburet och antänds.
Vätgasproduktion och lagring
Med ökad användning av vätgas inom energi och industri har explosionsrisker kopplade till läckage och hantering av detta extremt lättantändliga ämne blivit mer aktuella.
Vad ingår i Kiwas ATEX-tjänst?
Vi erbjuder en komplett tjänst för ATEX-säkerhet som skräddarsys efter din bransch och anläggning.
Riskbedömning i explosiv atmosfär
Zonklassning & klassningsplan
Explosionsskyddsdokument (ESD)
ATEX-utbildning
Om ATEX-direktivet
ATEX-regelverket består av två huvuddirektiv, som i sin tur kompletteras med ytterligare svenska krav som reglerar explosionsfarliga miljöer.
ATEX 2014/34/EU
ATEX 1999/92/EG
AFS 2023:7
AFS 2023:10 - kap.9
ELSÄK-FS 2016:2
SRVFS 2004:7
Så går vår ATEX-process till
Förstudie och nulägesanalys
Riskbedömning & zonklassning
Dokumentation
Rekommendation av EX-utrustning
Verifiering
Utbildning & uppföljning
Identifiera explosionsrisker i din verksamhet
För att skapa en brand krävs det i princip bara ett brännbart ämne, syre och en värmekälla. För att skapa en explosion måste dessutom det brännbara ämnet vara luftburet. Riskkällor kan vara något så enkelt som ett pulver eller ett dammlager som blandas med luft, men också bristande lagring eller hantering av brandfarliga varor. Andra vanliga riskkällor är hantering av antändliga gaser där läckage kan leda till farliga risker.
ATEX – ATmosphère EXplosible
ATEX står för ATmosphere EXplosible och är ett EU-regelverk som säkerställer skydd för utrustning och arbetsmiljöer där explosionsfarliga atmosfärer kan förekomma. ATEX-direktiven, som är implementerat i svensk lagstiftning, syftar till att utvärdera sannolikheten för att explosiv atmosfär bildas och vilka risker som kan uppstå. Zonklassning, riskbedömning och klassningsplan är några av de dokument som krävs om det kan förekomma en explosionsfarlig miljö inom en anläggning.
Vi hjälper dig följa ATEX-direktivet
Kiwa erbjuder grundliga riskbedömningar av verksamheten i dina lokaler och av din befintliga utrustning. Riskbedömningarna utförs av vår kunniga personal med kompetens inom riskbedömningar i explosiv atmosfär.
Vi utför även zonklassning och upprättar grunden till ett explosionsskyddsdokument. Ett explosionsskyddsdokument baseras på riskbedömningen av anläggningen och är det sammanfattande dokumentet med avseende på explosionsskyddsåtgärderna. Dokumentet ska hållas aktuellt och ska finnas tillgängligt på varje anläggning.
Explosionsskyddsdokument
Om du som anläggningsägare har en verksamhet där explosiva atmosfärer kan uppstå, eller där ni hanterar brandfarliga varor, behövs det finnas ett explosionsskyddsdokument. Dokumentet ska bland annat innehålla uppgifter om:
- Riskbedömning
- Zonklassning
- Skyddsutrustning och säkerhetsrutiner för att minska explosionsrisker
- Rutiner för utfärdande av arbetstillstånd, underhållsarbete, spill, brand
- Lämplig arbets- och skyddsutrustning.
- Samordningsansvarig
- Att explosionssäkerheten kontrollerats och verifierats
Riskbedömning
En riskbedömning ska visa att ni har utrett riskerna för att en explosiv atmosfär kan uppstå och om den kan antändas. Den ska innehålla en zonklassning som visar var de explosiva atmosfärerna kan uppstå, vilken typ av säkerhetsutrustning som finns och vilka rutiner ni har för att minska riskerna.
Riskbedömningen ska även innehålla hur anställda arbetar inom zonerna, vilka arbetstillstånd och rutiner som finns för underhåll, spill och brand. Det ska också stå angivet vilken typ av arbets- och skyddsutrustning som är tillåtet inom en zon och vem som är samordningsansvarig.
En riskbedömning ska visa att explosionssäkerheten har kontrollerats och verifierats av en oberoende part.
Boka ATEX-konsultation idag
Oavsett om du behöver en första riskbedömning, en uppdatering av din klassningsplan eller rådgivning kring EX-utrustning hjälper vi dig hela vägen. Kontakta oss idag för ett första samtal eller boka en kostnadsfri behovsanalys.
Vanliga frågor om ATEX
Explosionsrisker och tändkällor
En explosionsfarlig atmosfär uppstår när en brännbar gas, ånga eller damm blandas med luft. Vanliga tändkällor som kan orsaka antändning inkluderar:
- Elektriska gnistor
- Statisk elektricitet
- Heta ytor och friktion
- Mekaniska gnistor
För att förhindra explosion är det viktigt att identifiera och eliminera alla potentiella tändkällor.
Vad är ATEX?
ATEX är ett EU-direktiv som reglerar säkerhet i miljöer där det finns risk för explosiv atmosfär, t.ex. där brännbara gaser, damm eller vätskor hanteras.
Vad är en EX-zon eller zonklassning?
En EX-zon är ett område där en explosiv atmosfär kan förekomma. Zonerna avgör vilka skyddsåtgärder och vilken utrustning som krävs.
Explosionsfarliga områden, utrustning och lokaler skall klassas i zoner efter hur ofta explosiv atmosfär kan uppstå och hur länge denna varar.
Man skiljer mellan Gas/ångmiljöer och brandfarliga varor (Zon 0, 1 och 2) samt Dammatmosfärer (Zon 20, 21, 22) som var och en har tre olika huvudsakliga zoner:
- Zon 0 och Zon 20: Kontinuerlig eller långvarig närvaro av explosiv gas eller damm.
- Zon 1 och Zon 21: Explosiv atmosfär kan sannolikt uppstå vid normal drift.
- Zon 2 och Zon 22: Explosiv atmosfär uppstår normalt inte, alternativt sällan och endast under korta perioder.
Vad är EX-kategorier?
Utrustning klassificeras enligt EX-kategorier, som anger var den får användas:
- Kategori 1: För användning i zoner 0 och 20 (högsta skyddsnivå).
- Kategori 2: För användning i zoner 1 och 21.
- Kategori 3: För användning i zoner 2 och 22.
Vad är en klassningsplan?
En klassningsplan är en dokumentation av zonklassningen och visar tydligt var i din anläggning det finns explosionsrisker, vilka säkerhetsåtgärder som krävs och vilka ATEX-krav som gäller i respektive zon. Planen innehåller detaljer om brandfarliga varor, potentiella tändkällor, samt krav på ATEX klassad utrustning för varje zon.
Varför är zonklassning och en klassningsplan viktig?
- Säkerställer att rätt säkerhetsåtgärder vidtas.
- Minskar risken för olyckor och dammexplosioner.
- Uppfyller lagkrav enligt ATEX-direktiven.
- Hjälper vid val och installation av korrekt EX utrustning.
Behöver din verksamhet hjälp med ATEX-klassning?
Vi erbjuder expertstöd för zonklassning, klassningsplaner och val av säker ATEX klassad utrustning. Kontakta oss idag!
Vad är ett explosionsskyddsdokument (ESD)?
Dokumentet visar att du har genomfört riskbedömning, zonklassning, och vidtagit nödvändiga åtgärder enligt ATEX-direktivet. Det är ett lagkrav.
Vad finns det för skyddsmetoder för ATEX-miljöer?
För att utrustning ska vara säker i EX-zoner används olika skyddsmetoder, exempelvis:
- Ökad säkerhet (Ex e): Förbättrad elektrisk isolering och skydd mot gnistor.
- Flamskydd (Ex d): Inkapslar utrustning för att förhindra att explosion sprider sig.
- Intrinsic Safety (Ex i): Konstruktion av elektriska kretsar som inte kan orsaka antändning, även vid fel.
- Trycksatt kapsling (Ex p): Upprätthåller ett övertryck för att hindra explosiv atmosfär från att tränga in i utrustningen.
Kurs: ATEX - Anläggningar och användare
ATEX Användardirektiv för arbete i explosionsfarlig miljö har varit tvingande sedan 1 juli 2006. Alla anläggningar, där en explosionsfarlig miljö kan förekomma, ska ha genomfört en riskbedömning med tillhörande zonklassificering samt utarbetat ett explosionsskyddsdokument för anläggningen. Kursen ger dig kunskap om hur direktivet påverkar just din anläggning. Inga förkunskaper krävs.
Kurs: Brandfarliga heta arbeten
Behöver du behörighet att vara tillståndsansvarig, utförare eller brandvakt? Här hittar du utbildning för brandfarliga arbeten som ger dig certifikat för just det. Certifikatet ges via Svebra som uppfyller försäkringsbolagens regler om heta arbeten.
Kurs: Brandskyddsansvarig
Gå kurs hos oss och stärk din roll som brandskyddsansvarig. Alla företag och verksamheter ska enligt lagen om skydd mot olyckor arbeta med systematiskt brandskyddsarbete (SBA) och ha en brandskyddsansvarig.
Riskanalys
All verksamhet är utsatt för risker av olika slag, exempelvis risker för person-, miljö- och egendomsskador orsakade av olyckor eller störningar. Med en ordentligt utförd riskanalys minimerar du oönskade händelser som kan orsaka olyckor och skador.

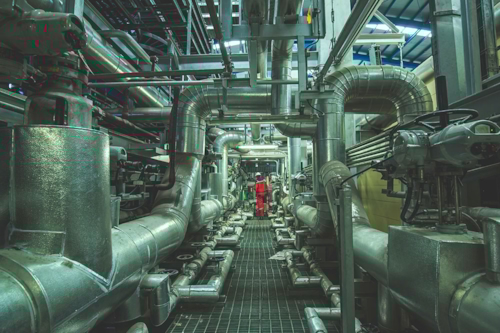

Besiktning av elanläggning – elrevision och periodisk elbesiktning
En elbesiktning, eller elrevision, kontrollerar att elanläggningarna är säkra för person och egendom. Dessutom kan risken för driftavbrott minskas. Anlita Kiwa för att besiktiga din elanläggning.
Korrosionsanalys – för ökad driftsäkerhet i kraftvärmeverk
Korrosionsanalyser ger dig en bättre förståelse av hur korrosionsangrepp i din anläggning ser ut. Vi skräddarsyr varje uppdrag efter just er anläggning, bränslen och driftmiljö.
Säkra din arbetsmiljö
Genom att ta hjälp av experter säkerställer du att din verksamhet uppfyller alla krav och att du skapar en tryggare arbetsmiljö där explosionsrisker hanteras korrekt.
Beställ en konsultation för att säkra din arbetsmiljö!
Undvik olyckor och skydda din personal
I arbetsmiljöer där explosiv atmosfär kan uppstå, exempelvis vid hantering av brandfarliga varor eller i miljöer med risk för dammexplosion, är det avgörande att identifiera och kontrollera riskerna. Genom en professionell zonklassning och en tydlig klassningsplan säkerställs att rätt säkerhetsåtgärder vidtas. Att använda ATEX klassad utrustning som är anpassad för din verksamhets ATEX klassning minskar risken för tändkällor och olyckor, vilket gör arbetsplatsen betydligt säkrare för din personal.
Viktigt att känna till är att anläggningsägare som i en potentiell explosionsfarlig miljö gör elinstallationer eller själv bygger en utrustning måste uppfylla de ATEX-krav som gäller för tillverkare (ATEX 2014/34/EU).
Uppfyll lagkrav och undvik kostsamma påföljder
ATEX-direktiven kräver att arbetsgivare följer strikt regelverk för att minimera explosionsrisker och att rätt EX utrustning används i riskområden. Genom att ta hjälp av experter säkerställs att din verksamhet följer alla krav på ATEX klassning och att rätt ATEX klassad utrustning används i respektive zon. En korrekt utförd klassningsplan minskar risken för inspektioner som kan leda till böter, produktionsstopp eller rättsliga påföljder. Att agera i förväg sparar både tid och pengar samtidigt som du tryggar arbetsplatsen.
När ska man ATEX-klassa?
Du behöver en klassningsplan när du behöver hantera:
- Brännbara gaser som kan läcka till omgivningen och anta en koncentration högre än 25% av den undre brännbarhetsgränsen (LEL - Lower Explosion Limit), dvs den mängd media som behövs i blandningen med luft för att det ska bli en explosiv atmosfär.
- Gas som kan antändas och brinna vid en temperatur av 20°C eller därunder.
- Brandfarliga vätskor med en flampunkt upp t.o.m 30°C.
- Brandfarliga vätskor som hanteras 5°C under flampunkten.
- Hantering av damm som kan bilda explosiv atmosfär.
Flampunkt är den lägsta temperatur då vätskan börjar avge brandfarliga ångor och som med blandningen av luft blir antändningsbar. Blandningen skapar då en explosiv gasatmosfär.
Vi skickar iväg damm för analys till ett laboratorium för att kunna avgöra fukthalten och hur litet dammet behöver vara i kornstorlek för att det ska bli explosivt, samt vilken energi som krävs för att tända en explosiv atmosfär.
Genom att säkerställa att din verksamhet uppfyller alla krav skapar du en tryggare arbetsmiljö där explosionsrisker hanteras på ett korrekt sätt. Oavsett om du behöver en första riskbedömning, en uppdatering av din klassningsplan eller rådgivning kring EX-utrustning hjälper vi dig hela vägen.
Typiska objekt
- Pumpar
- Silos
- Kvarnar
- Ventiler
- Filteranläggningar
- Cykloner
